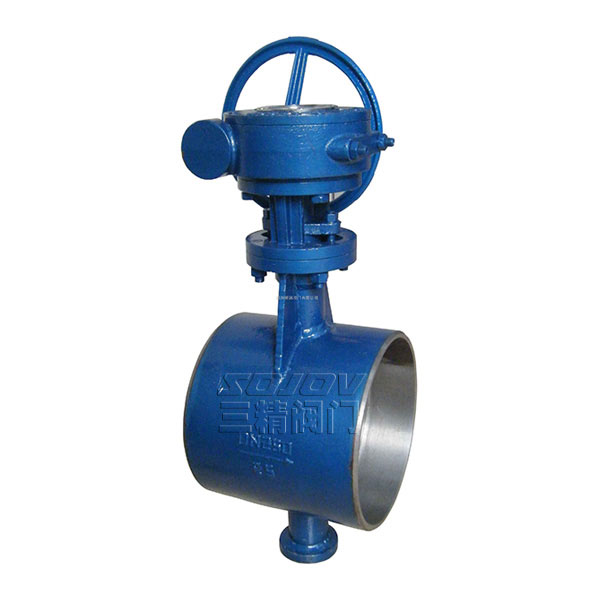

D363H/W對焊式硬密封蝶閥

對焊式硬密封蝶閥產品特點1、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。3、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。

產品樣本下載蝶閥系列實物圖產品小樣圖

下一個[D373H對夾式金屬硬密封蝶閥]上一個：[D643H氣動法蘭硬密封蝶閥]

產品詳情

D363H/W對焊式硬密封蝶閥概述

D363H對焊式硬密封蝶閥被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，作調節流量和載斷流體使用，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。

對焊式蝶閥型號：D363H	對焊式蝶閥公稱通徑：50MM-1000MM	對焊式蝶閥使用壓力：1.6MPA -2.5MPA
對焊式蝶閥連接方式：法蘭連接	對焊式蝶閥形式：蝸輪	對焊式蝶閥主要功能：起開關作用
對焊式蝶閥使用介質：水油品蒸汽	對焊式蝶閥材質：鑄鋼不銹鋼	對焊式蝶閥標準：機械部標準或定做非標

D363H/W對焊式硬密封蝶閥產品特點

1、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。

2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。

3 、采用三偏心蝶閥堪稱頂尖過程閥門，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥

D363H/W對焊式硬密封蝶閥尺寸表

ANSI　150Lb
公稱通徑		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	114	89.1	186	90	230	160
4	100	127	114.3	195	100	239	160
5	125	140	139.8	208	113	252	160
6	150	140	165.2	240	130	284	160
8	200	152	216.3	265	202	307	200
10	250	165	267.4	295	235	337	200
12	300	178	318.5	340	280	392	250
14	350	190	355.6	383	315	435	300
16	400	216	406.4	427	355	481	400
18	450	222	457.2	467	370	521	400
20	500	229	508	499	406	568	450
24	600	267	609.6	618	464	689	500
28	700	39	711.2	745	560	903	350*
32	800	318	812.8	809	630	967	350*
36	900	330	914.4	873	697	1030	350*
42	1050	410	1066.8	964	777	1122	350*

ANSI　300Lb
公稱通徑		L	Dn	H1	H2	H	DO
in	mm	L	Dn	H1	H2	H	DO
3	76	118	89.1	242	108	286	160
4	100	190	114.3	204	108	248	160
5	125	200	139.8	214	120	258	160
6	150	210	165.2	259	135	301	200
8	200	230	216.3	276	202	318	200
10	250	250	267.4	313	235	365	250
12	300	270	318.5	363	280	415	300
14	350	290	355.6	406	315	458	400
16	400	310	406.4	441	355	510	450
18	450	330	457.2	523	370	591	500
20	500	350	508	602	420	740	350*
24	600	390	609.6	695	490	833	350*

蝶閥訂貨主要事項：

蝶閥介質壓力等級內泄漏率閥門尺寸連接方式標準最大耐溫最大耐壓最大流量/每小時,閘閥閥體材質轉動方式（手柄/蝸輪）內部閥體結構蝶閥工作原理安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://www.cnsjv.com】
